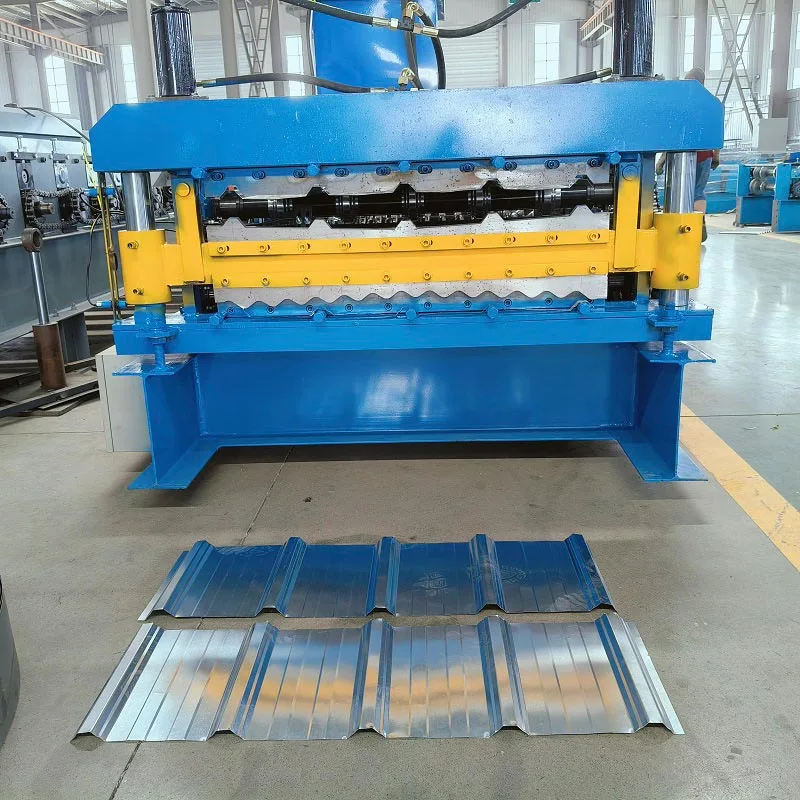

Машина за формирање на тркалачки панели со голема брзина

Терминот „голема брзина“ е неговата клучна карактеристика. Овие машини за формирање на ролни панели со голема брзина на покривот се изградени за максимум ефикасност на производството. Брзините на нивните линии се многу повисоки од стандардните ролни. Брзините често надминуваат 100 метри по минута. Ова ги прави неопходни за изградба од големи размери. Производители на метални згради и производители на панели исто така потпирај се на нив. Ним им треба конзистентен излез, супериорен квалитет и брзо време на пресврт. Ова помага да се исполнат тесни распореди и голема побарувачка.

Како работи оваа машина?

Оваа машина за формирање ролна со ролна на покривот е сложен систем. Интегрира механички, електрични и хидраулични/пневматски делови. Неговата работа може да се подели во клучни фази.

А. Откачување и хранење

Процесот започнува со декојлер. Држи голема, хеви метална калем. Механизмот за автоматско хранење се исправа листот. Потоа непречено го внесува во делот за формирање на ролна. Напредните системи имаат двојни декоилери. Ова овозможува нон-стоп производство. Може да се вчита нова калем и да се завари на старата без да се запре машината.

Б. Претходно удирање и засекување (опционално, но вообичаено)

Многу машини со голема брзина вклучуваат серво-контролирана удирање станица. Ова се случува пред процесот на формирање. На единицата може да пробива дупки, да создава решетки или да прави засеци. Серво-управуваната технологија обезбедува екстремна точност. Тоа ги синхронизира местата на удар со должината на панелот. Ова е од клучно значење за отворите за завртки или отворите за вентилација.

В. Процесот на формирање на ролна - јадрото

Ова е срцето на машината. Има низа штандови. Секој држач содржи сет од стврднати челични ролери. Секој штанд врши мал, поединечен дел од обликувањето.

Станици: Типична машина за сложен профил може да има од 15 до 25 станици. Првите неколку станици прават нежни, почетни свиоци. Подоцнежните станици прогресивно ја продлабочуваат и усовршуваат формата.

Ролери: Ролерите се дизајнирани по нарачка за специфичен профил на панелот. Тие се CNC-машински. Тие се направени од стврднат челик, како D2 или Cr12MoV. Ова обезбедува висока цврстина и отпорност на абење. Гарантира долг живот и постојан квалитет.

Шахти и куќиште: Оските и куќиштата се робусни и крути. Тие мора да издржат високи сили генерирани на високо ниво брзини. Ова го спречува отклонувањето и ја обезбедува точноста на димензиите на производот.

Г. Систем за сечење и контрола

Откако панелот е целосно формиран, се преместува во станицата за сечење.

Пресек за летање: Ова е критична карактеристика за работа со голема брзина. Единицата за сечење се движи синхроно со панел за напредување. Прави чист рез без бруси на претходно поставената должина. Протокот на материјалот не запира. По на сече, единицата брзо се враќа на почетната позиција.

PLC и HMI: Програмабилниот логички контролер (PLC) управува со целиот процес. Оператор внесува параметри на a Кориснички екран на допир (HMI). PLC го синхронизира декојлерот, претходно удирање, погони за формирање на тркалање и летање отсекување. Исто така, обезбедува дијагностички информации и податоци за производство.

Д. Ракување со излез

Автоматски систем за редење ги собира готовите панели, организирајќи ги во уредни купови за пакување и превозот. Сето ова го минимизира рачното ракување и го намалува ризикот од оштетување на површината.

Апликативни сценарија

Изградба од големи размери: Овие машини за формирање на ролни панели за покриви со голема брзина произведуваат покривни и обвивки панели. Овие панелите се користат во магацини, фабрики и трговски центри.

Монтажни метални згради: Компаниите ги користат за ефикасно производство на нивните сопствени профили на панели.

Панели за ладно складирање: Тие формираат метални кожи кои се врзани за изолационите јадра од пена.

Системи за стоечки шев покрив (SSR): Тие произведуваат панели со висок интегритет за архитектонски дизајни, познати по нивните долговечност и неуспешни перформанси.

Структури за монтирање на соларни панели: Тие произведуваат долги, прилагодени шини и држачи за соларна енергија од големи размери фарми.

Клучни параметри

Клучни предности

Исклучителна производна ефикасност

Овие машини за формирање на тркалачки панели на покрив со голема брзина работат со многу големи брзини. Тие произведуваат повеќе панели на час. Ова ги намалува трошоците за работна сила за секоја единица. Исто така, им овозможува на производителите брзо да ги завршат големите нарачки.

Супериорна конзистентност и квалитет

Процесот е целосно автоматизиран и прецизен. Ја отстранува човечката грешка. Секој панел има исти димензии и форма. Ова обезбедува совршено вклопување за време на инсталацијата и висококвалитетна завршница.

Материјална ефикасност и низок отпад

Процесот на формирање на ролна е многу ефикасен. Создава многу малку отпадоци. Отпадот доаѓа само од краевите на серпентина и дупнати дупки. Прецизната контрола на должината исто така спречува хиперпродукција.

Оперативна флексибилност

Системите за брзо менување ролни овозможуваат брзо прилагодување на профилот. Ова овозможува една производна линија да направи различни панели типови. PLC може да складира безброј рецепти за различни производи.

Намалена зависност од трудот

Системот е високо автоматизиран од почеток до крај. Често, само еден оператор може да ја води целата линија. Ова ја оптимизира распределбата на работната сила.

Засилена безбедност

Машините имаат заштитни штитници и итни застанувања. Автоматизираните процеси се намалуваат контакт на операторот со подвижни делови. Ова создава многу побезбедна работна средина.

Критични детали за дизајн и производство

Супериорноста на машината за формирање на ролни панели за покриви со голема брзина доаѓа од нејзините конструктивни детали.

Дизајн на менувач

Машините со голема брзина често користат еден централен мотор. Се поврзува со тежок менувач. Овој менувач ги вози сите формирање станици. Овој дизајн обезбедува совршена синхронизација. Спречува лизгање и „зборување“ при големи брзини. Ова е критично за прецизноста на профилот и завршната површина.

Дијаметар и цврстина на вратилото

Облаците за формирање се многу поголеми отколку кај стандардните машини. Нивниот дијаметар е често 80 mm или повеќе. Ова одлично ригидноста го спречува свиткувањето при големо оптоварување. Обезбедува дека профилот на панелот е конзистентен низ целата ширина.

Прецизни ролери

Ролерите за формирање се многу тврди. Тие се исто така мелени и полирани до огледало. Оваа висококвалитетна површина спречува гребнатини на панелот. Обезбедува беспрекорен изглед, подготвен за пазарот.

Цврста основна рамка

Целата машина седи на тешка, засилена основа. Оваа рамка е направена од дебели челични плочи. Неговата маса се намалува вибрации. Ова е од суштинско значење за стабилна, непречена работа при големи брзини.

Напреден систем за контрола

Контролниот систем прави повеќе од основни операции. Може автоматски да ги дијагностицира дефектите. Ги известува податоците за производството и го следи времето на застој. Исто така, нуди мрежно поврзување за фабричка интеграција.

Систем за подмачкување

Многу машини со голема брзина имаат автоматско подмачкување. Овој систем континуирано ги подмачкува станиците за формирање. Се намалува прекин на одржување и го продолжува животниот век на компонентите.
